產品概述

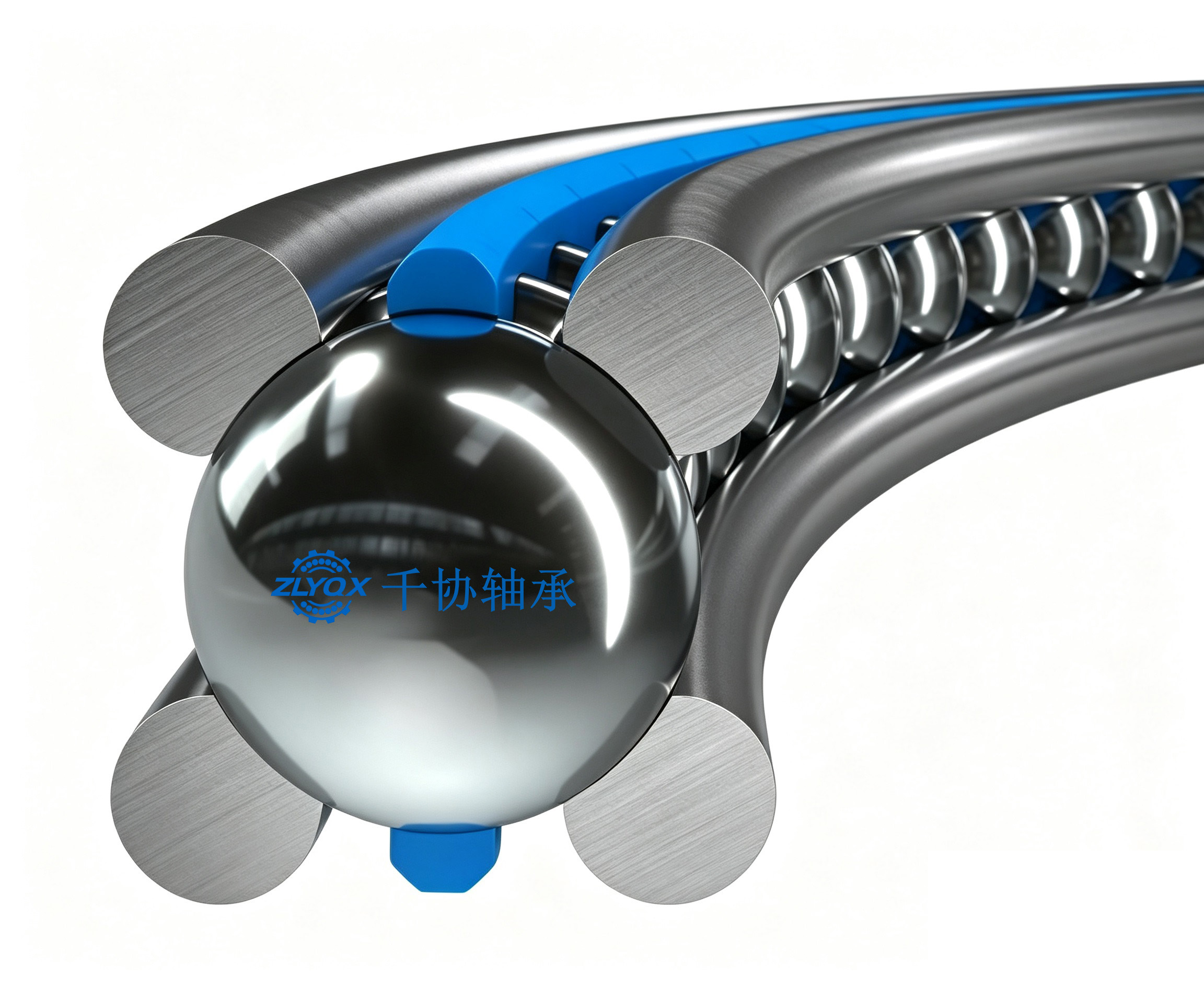

鋼絲跑道軸承由精密硬化鋼絲滾道、鋼球 / 滾子、保持架、內外基體四大核心部件組成。鋼絲經專用磨削加工形成弧形滾道，鋼球在鋼絲跑道上實現回轉支撐，單套即可同時承受徑向載荷可實現、軸向載荷與傾覆力矩。 大內徑、薄截面、極低轉動慣量，即便基體發生輕微形變，鋼絲滾道依然可以保持良好運轉，抗沖擊、抗振動能力突出。

產品分類

1. 單排四點接觸球型（最常用）4 根圓弧鋼絲構成四點接觸結構，單套軸承承受徑向、雙向軸向、傾覆復合載荷；摩擦扭矩均勻、回轉平穩，可預緊實現零背隙。大直徑輕量化首選，醫療 CT、雷達、大圓機標配。

2. 雙排四點接觸球型雙排鋼球布局，承載能力、抗傾覆剛度大幅提升，穩定性更強，適合中重載、持續傾覆力矩工況。

3. 鋼絲跑道滾子型采用圓柱滾子替代鋼球，徑向承載能力更強，適合重載、大傾覆力矩的重型回轉平臺。

4. 組合式球 + 滾子復合結構同時布置鋼球與滾子，兼顧軸向定位與重載徑向承載，多用于軍工、特種裝備。

精度與配置

• 精度等級：普通級、精密級 P5、超精密預緊零背隙款

• 密封：開式、防塵密封圈結構

• 鋼絲材質：軸承鋼、不銹鋼鋼絲（潮濕腐蝕環境）

• 保持架：尼龍分段保持架、酚醛樹脂保持架，適配熱脹補償

核心優勢

? 輕量化，低轉動慣量：基體可選用鋁合金，相比傳統鋼質回轉支承減重最高可達 60%，降低驅動負載，提升回轉響應速度。 ? 抗形變、抗沖擊：載荷由鋼絲承擔，基體輕微變形不影響滾動運動，抗震動、抗沖擊性能優于普通薄壁軸承與回轉支承。 ? 大內徑、薄截面：可實現大空心孔徑，內部預留線纜、管路通道，適配大口徑緊湊回轉結構。 ? 摩擦扭矩穩定均勻：低速運轉順滑，扭矩波動小，低速無爬行，適合高精度掃描、檢測設備。 ? 設計自由度高：內外基體材質不受滾道硬度限制，鋁合金、鑄鐵、碳鋼均可；可集成齒輪，簡化整機結構。 ? 維護靈活：鋼絲跑道可單獨更換，無需整體更換軸承，降低后期維護成本。

??選型提示：同等外徑下，極限承載能力低于交叉滾子軸承，重載工況需校核載荷曲線。

應用領域

• 醫療設備：CT 旋轉機架、MRI、醫療掃描轉臺、手術機器人回轉關節

• 紡織機械：大圓機（針織圓機），行業經典配套

• 雷達與軍工：雷達天線基座、光電轉臺、炮塔回轉機構

• 航空航天：衛星轉臺、機載光電吊艙、無人機萬向節

• 光學與檢測：光學掃描平臺、望遠鏡、精密檢測分度裝置

• 工業自動化：大型回轉工作臺、太陽能追蹤裝置、安防大型云臺

選型與定制服務

可根據載荷、回轉精度、轉速、安裝空間、環境介質定制鋼絲材質、預緊量、游隙、密封結構；支持大直徑非標圖紙定制。
