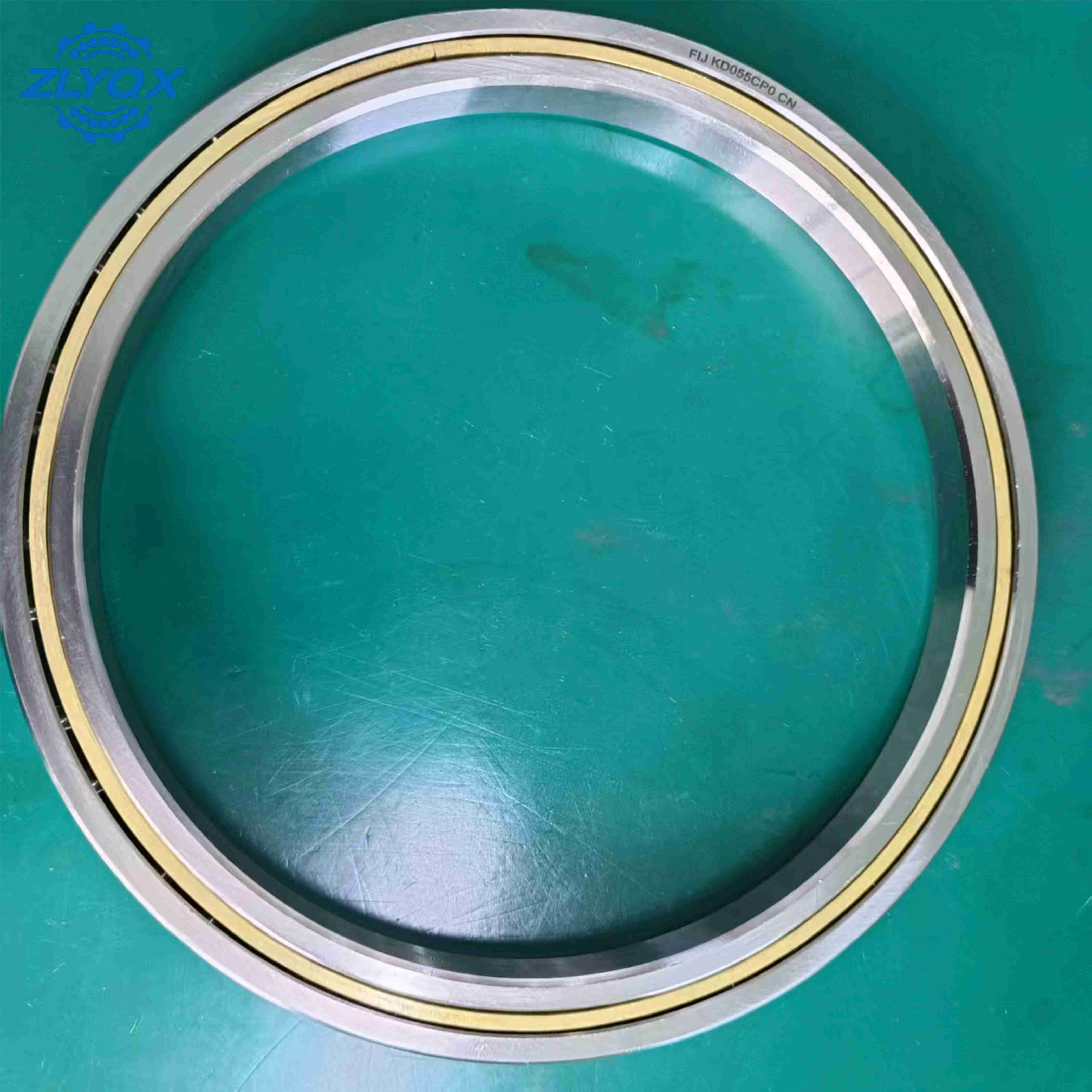

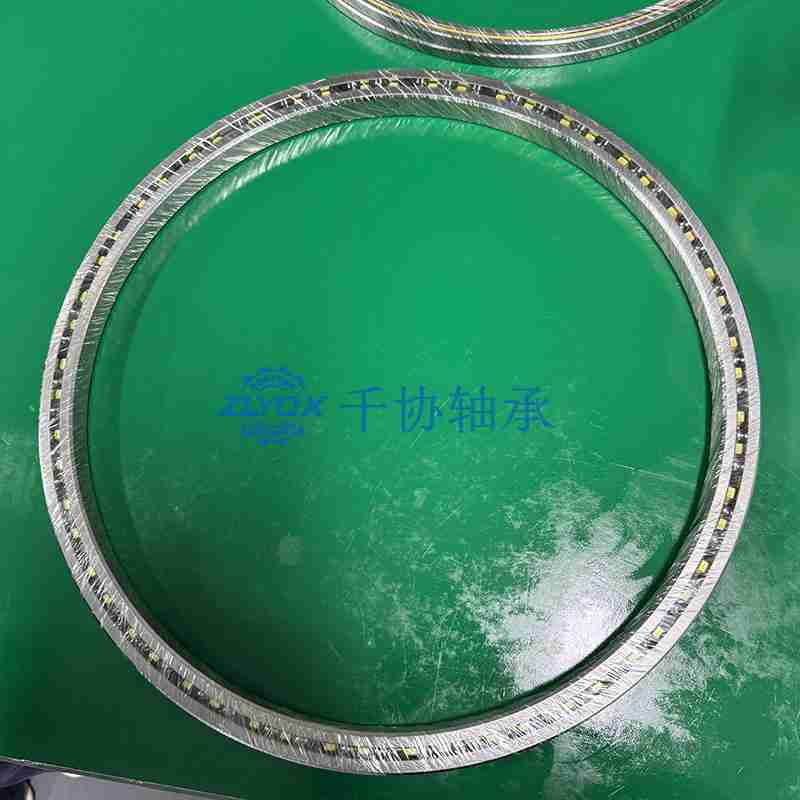

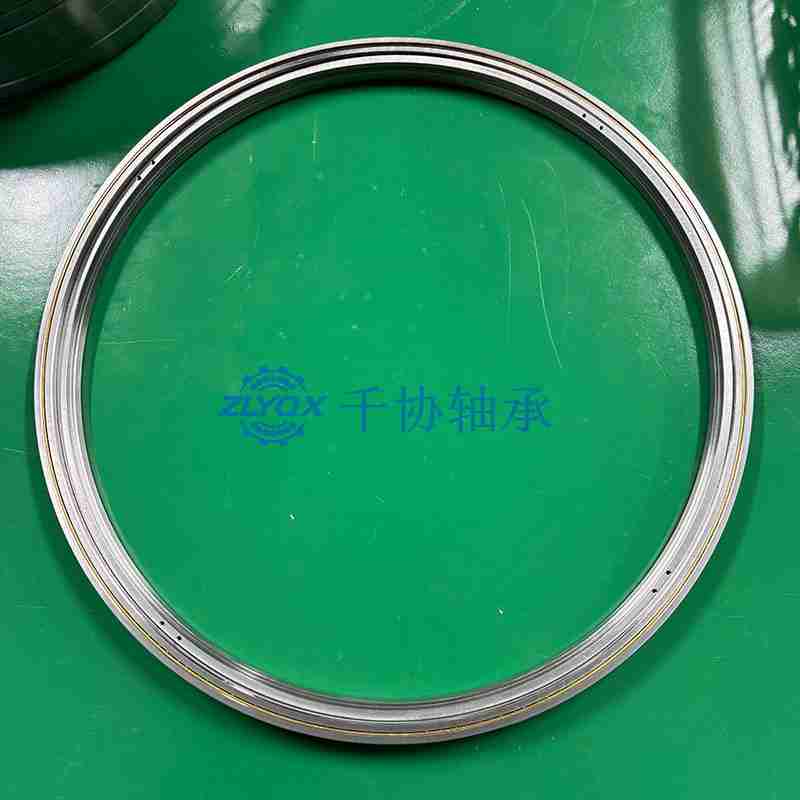

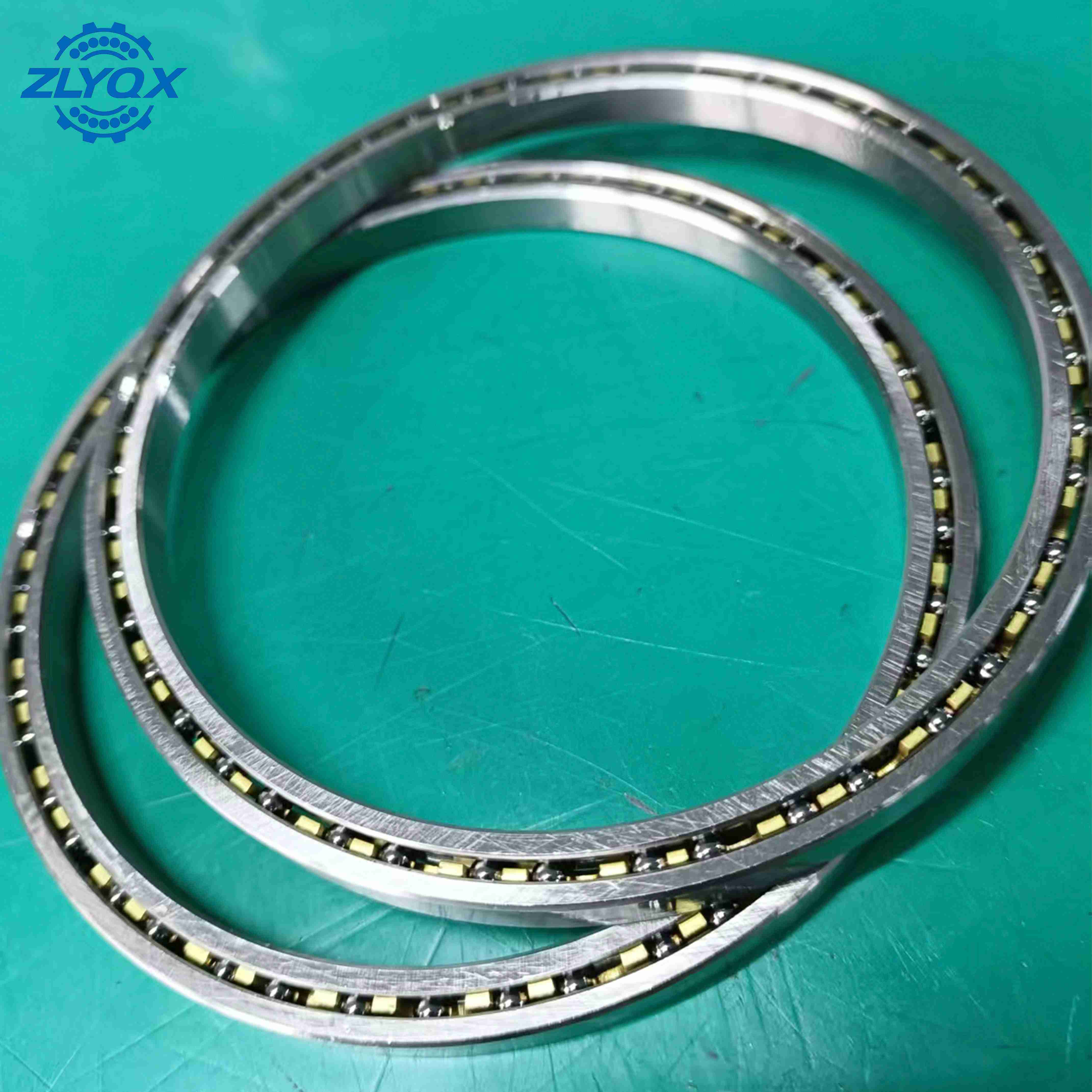

產品概述

等截面薄壁軸承是精密裝備專用特種薄壁球軸承。同一系列橫截面尺寸固定不變，不會隨內徑增大而加寬加厚，截面多為正方形；在大內徑工況下依然保持極薄斷面，實現設備小型化、輕量化，空心軸內部可走線、走氣路 / 油路，是狹小空間精密回轉機構核心支撐件。 分為英制標準系列（主流）、公制系列；按結構分為徑向接觸 C 型、角接觸 A 型、四點接觸 X 型三大類；有開式、橡膠密封兩種結構，支持 GCr15 軸承鋼、9Cr18 不銹鋼，P4/P5 精密等級，可做預緊、游隙定制。

一、三大基礎結構類型（受力結構，核心選型分類）

1. C 型｜徑向接觸（深溝球型）僅主要承受徑向載荷，可承受少量單向軸向載荷；摩擦扭矩最低、運轉順滑，無傾覆力矩承載能力。適合低速、輕載、只需要徑向支撐、空間緊湊場景。

密封款：C-UU，帶密封圈防塵。

1. A 型｜角接觸型（30° 接觸角）可同時承受徑向載荷 + 單向軸向載荷，支持成對預緊，回轉剛度高、定位精度好。成對使用可以承受雙向軸向力，適合高精度轉臺、需要控制軸向竄動的精密機構。

部分廠商標注 E 型，同屬于角接觸變體，鋼球填充量更大，承載更高。

1. X 型｜四點接觸球型（哥特式拱道）單套軸承即可承受徑向載荷、雙向軸向載荷、傾覆力矩。一套替代兩套角接觸軸承，大幅節省安裝空間。適合承受復合載荷、擺動回轉、機器人關節、雷達轉臺。

密封款：X-UU，帶密封圈防塵。

? 重點：行業標準等截面薄壁球軸承只有 C/A/X 三種基礎結構；KAA/KA/KB/KC/KD/KF/KG 不是新結構，是截面尺寸系列。

二、英制截面尺寸系列（7 個開式系列，通用型號體系，對標 Kaydon Reali-Slim）

同一種結構（C/A/X），按截面厚度分成 7 檔，截面正方形，同系列截面恒定：

• KAA：3/16"× 3/16"（最小截面，微型，光學、檢測儀器）

• KA：1/4"× 1/4"（小型，編碼器、小型轉臺）

• KB：5/16"× 5/16"（機器人、醫療設備最常用）

• KC：3/8" × 3/8"

• KD：1/2" × 1/2"

• KF：3/4" × 3/4"

• KG：1"× 1"（截面最大，大直徑重載回轉平臺）

密封系列（J 系列）：JAA、JA、JB、JC、JD、JF、JG，對應上面 K 系列，帶橡膠密封圈，防塵防輕微水汽。

三、公制等截面薄壁軸承系列（國內新增公制規格）

截面為公制固定厚度，常見：8mm、13mm、20mm 截面系列，同樣支持 C 型徑向、X 型四點接觸，開式 / 密封可選，適配國內公制機械設計。

四、材質與保持架變體（可選配置）

1. 套圈材質

• GCr15 高碳鉻軸承鋼：常規款，高硬度、耐磨，性?xún)r(jià)比高

• 9Cr18 不銹鋼：耐腐蝕，潮濕、酸堿、真空環境，醫療、光學設備

1. 保持架

• 酚醛樹脂保持架（膠木保持架）：低摩擦、高速穩定

• 尼龍保持架：輕量化，適合中低速

• 黃銅保持架：重載、高溫工況

核心優勢

? 等截面模塊化：同系列截面固定，機座、端蓋標準化，降低客戶模具與研發成本 ? 極致省空間輕量化：大內徑、薄壁厚，空心軸預留線纜、管路通道 ? 高回轉精度，低摩擦扭矩：小直徑鋼球，振動噪聲低，低速回轉穩定 ? 復合載荷可選：X 型單點軸承抗傾覆，A 型成對預緊實現高剛性 ? 密封可選：開式適合潔凈環境；密封款防塵，適配輕度粉塵、水汽環境 ? 精度可選 P4/P5 高精密等級，滿足光學、檢測、半導體設備

應用領域

• 工業自動化：機器人關節、諧波減速機配套、旋轉工作臺

• 精密檢測：三坐標測量?jī)x、檢測分度轉臺、編碼器

• 醫療設備：CT 機架、醫療掃描旋轉機構

• 光電光學：光學鏡頭、激光掃描、半導體晶圓平臺

• 航空航天：雷達天線、衛星轉臺、機載精密儀器

• 其他：包裝機械、測試儀器、監控云臺

選型與定制服務

可根據載荷類型、轉速、回轉精度、安裝空間、環境介質，定制材質、游隙、預緊方案、密封結構；支持非標圖紙定制。
