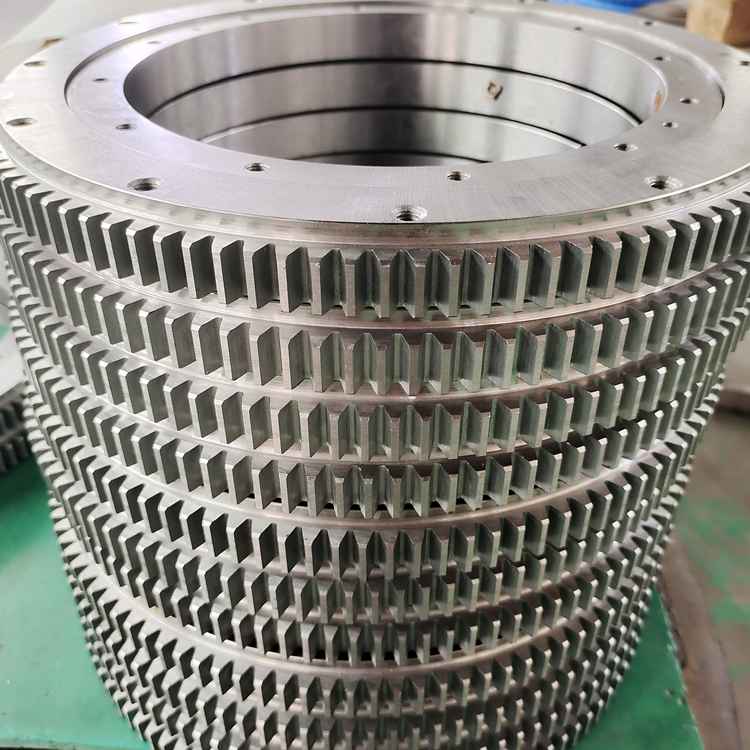

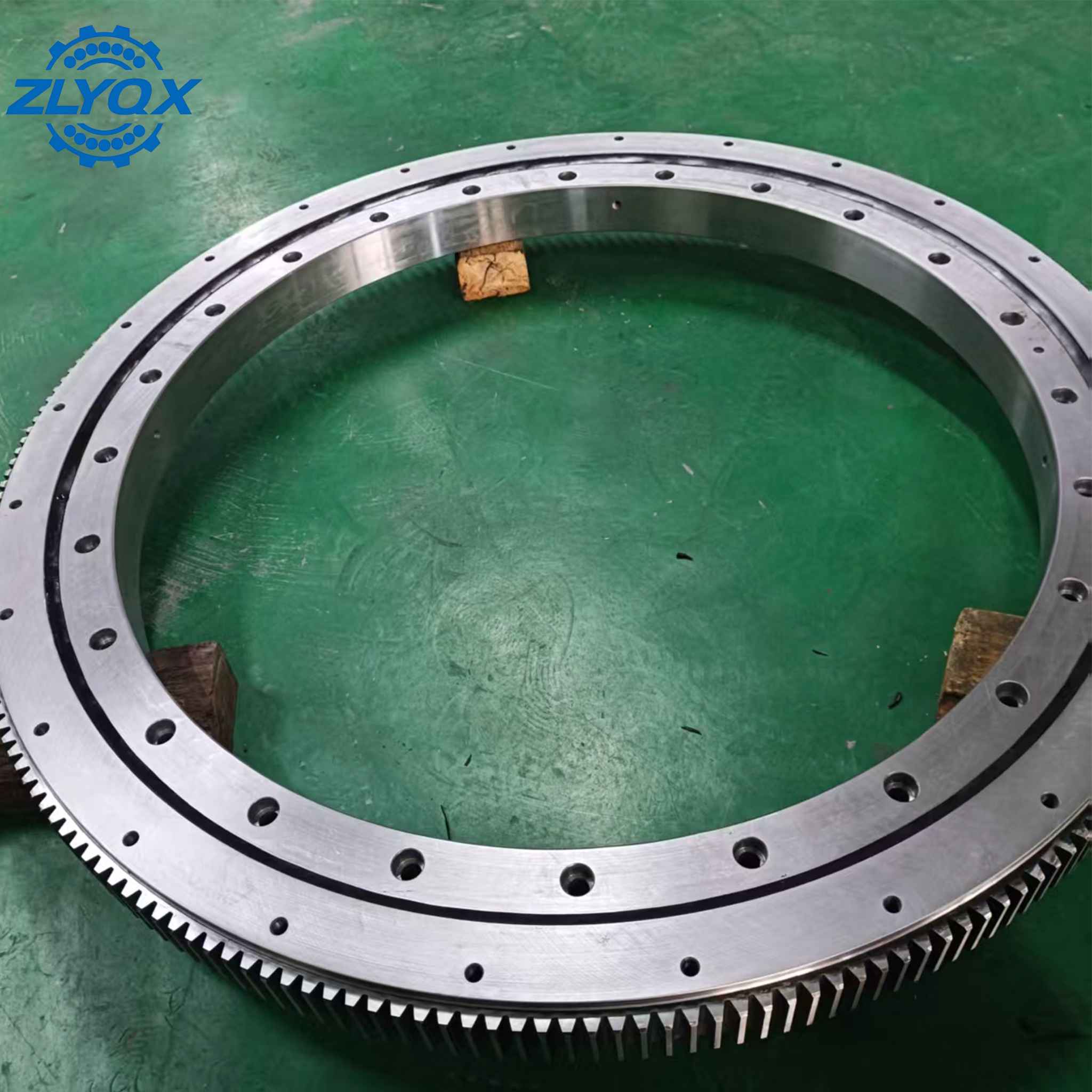

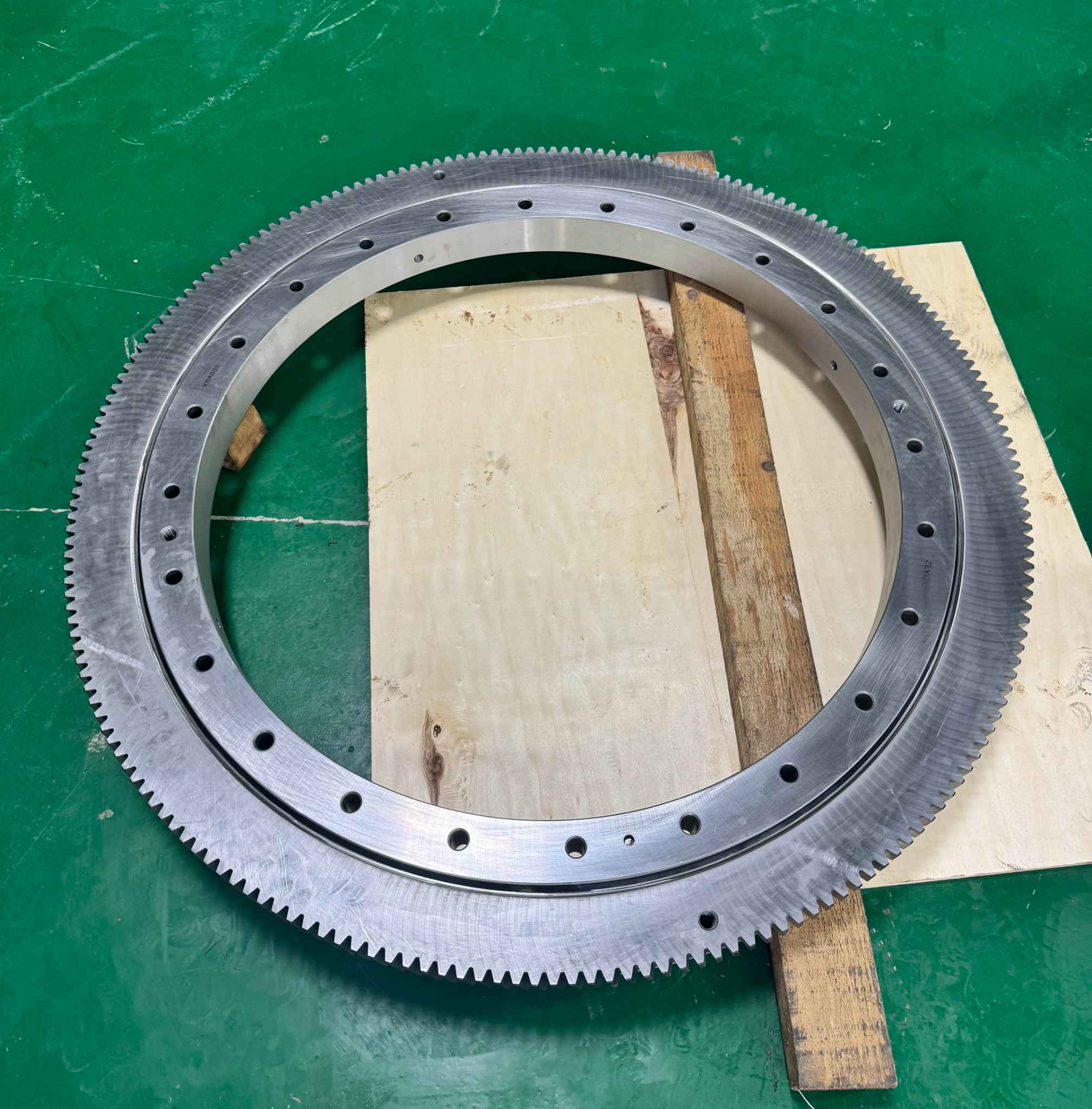

XSA 屬于外齒式單排交叉滾子回轉支承，同系列還有 XSI 內齒、XSU 無齒款，XSA 外圈一體加工外齒輪，是帶驅動齒的精密重載轉盤軸承，一套軸承可同時承受軸向載荷、徑向載荷、傾覆力矩，屬于預載型交叉滾子回轉支承。

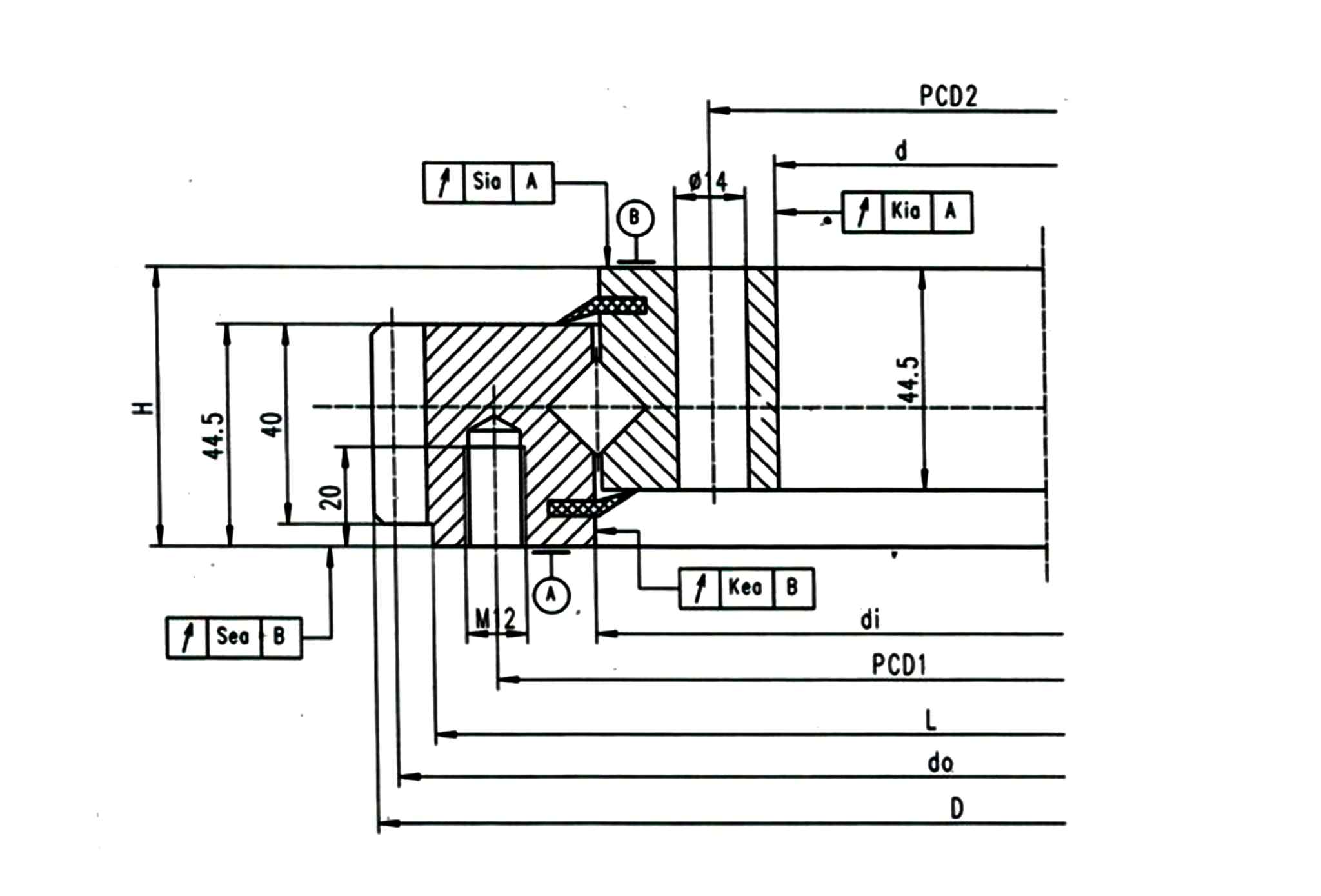

基本結構

1. 內外套圈：內圈、外圈，外圈直接加工外齒，可直接和小齒輪嚙合驅動回轉；內外圈預留螺栓安裝孔，直接鎖到上下基座，不用額外法蘭。

2. 滾動體：圓柱滾子90° 正交交叉排列在 V 型滾道，滾子之間用隔離塊分隔，避免互相摩擦。

3. 密封：兩側唇形密封圈，防塵、防水、鎖住潤滑脂。

4. 預緊設計：裝配可施加預壓，消除游隙，提升回轉剛性與定位精度。

核心特點

• 復合承載：滾子和滾道是線接觸，相比四點接觸球回轉支承，同等尺寸下剛性、抗傾覆、承載能力更高，抗沖擊更好。

• 外齒一體化：外圈自帶輪齒，省去單獨齒圈，傳動鏈簡化，減少裝配累積誤差，適合主動旋轉驅動。

• 結構緊湊：單排交叉滾子，截面高度小，節省設備安裝空間。

• 高精度：預緊后回轉跳動小，分普通級 / 精密級，適配精密轉臺需求；缺點是對安裝基座平面度、剛度要求高，基座變形會直接影響軸承壽命與精度。

• 維護：帶有油脂注油嘴，可定期補脂潤滑。

同系列區分：

• XSA：外圈外齒（最常用，外部小齒輪驅動）

• XSI：內圈內齒

• XSU：無齒，只做支撐，外部單獨驅動

典型應用場景

• 機床精密回轉工作臺、數控分度盤

• 工業機器人大轉臺、重載機械臂底座

• 雷達、光學檢測轉臺、醫療 CT 回轉平臺

• 自動化變位機、重載中空旋轉平臺

• 工程機械小型回轉機構（抓料機、特種車載轉臺）

選型與使用要點

1. 載荷計算：必須同時核算軸向力、徑向力、傾覆力矩，交叉滾子軸承對傾覆力矩最敏感。

2. 安裝：基座剛性要足夠，螺栓對角均勻鎖緊，防止套圈變形卡死滾子。

3. 預緊：精密工況選預壓版本；重載低速優先控制基座變形。

4. 潤滑：一般選用極壓鋰基脂，低速回轉定期補脂；高速場景需要評估油潤滑。

5. 密封：粉塵、水霧環境，可升級加強密封。

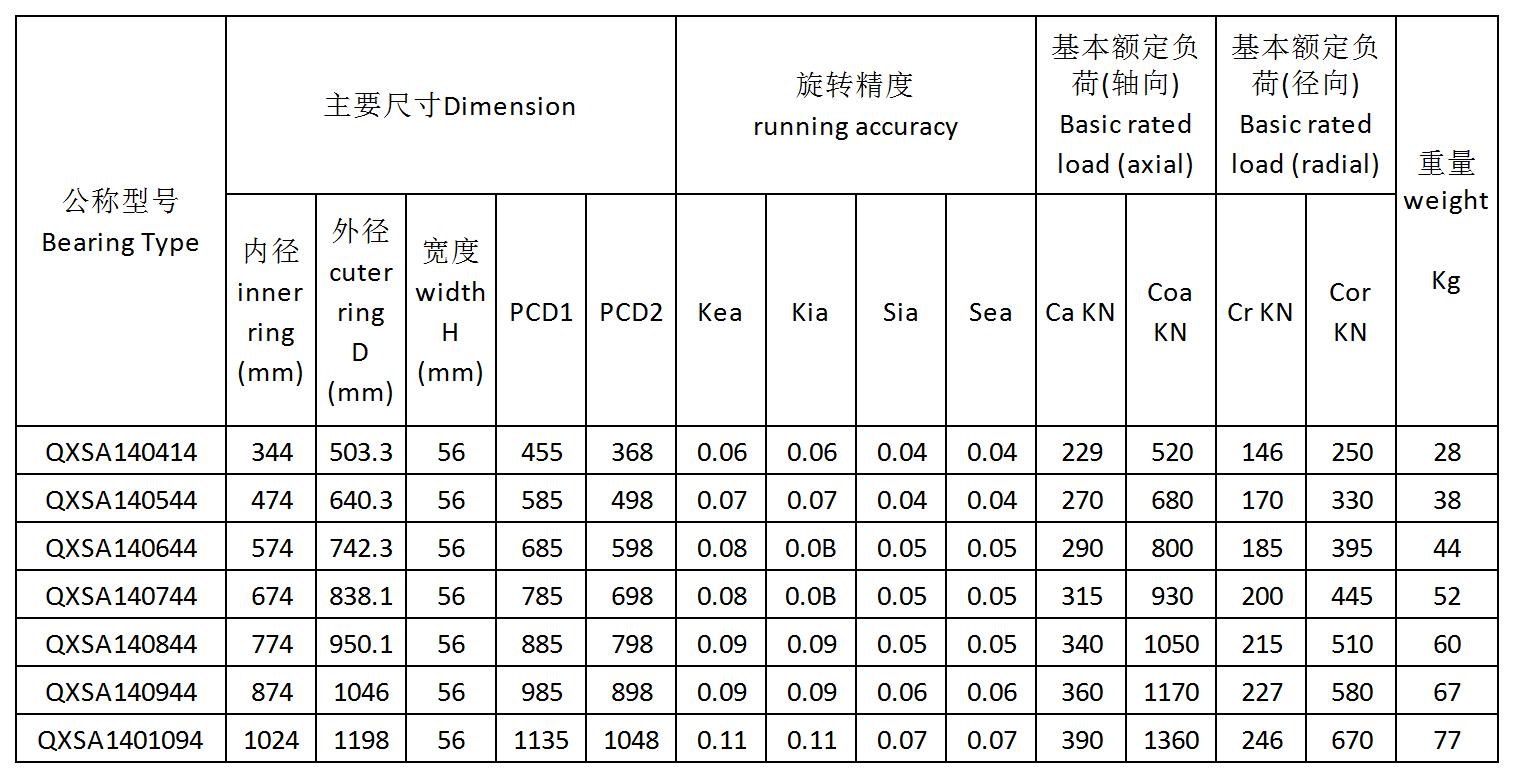

型號示例

XSA140414-N、XSA140744-N、XSA141094-N，14代表 XSA14 系列，后綴 N 代表密封版本。
