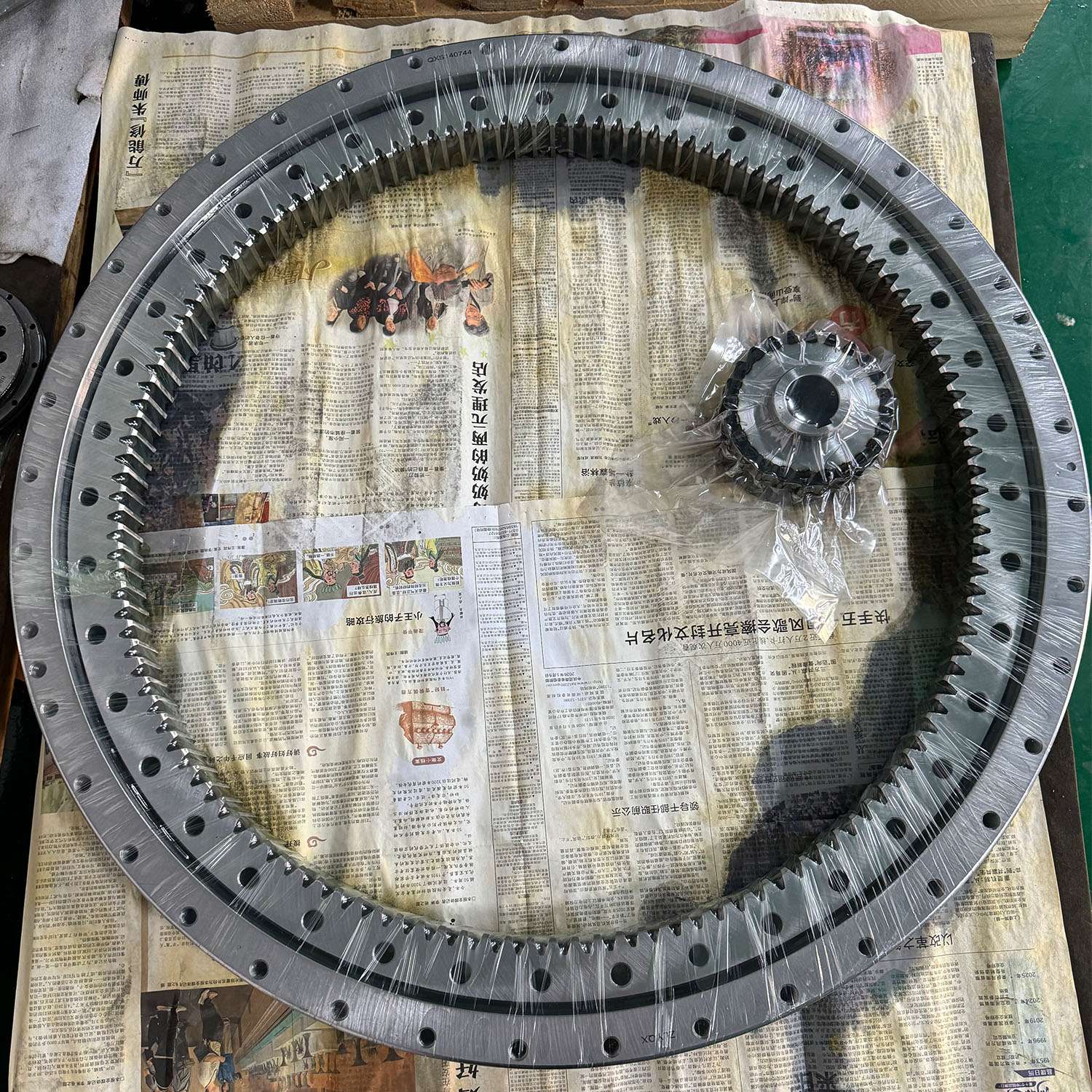

XSI屬于內齒式單排交叉滾子回轉支承，同系列還有 XSA外齒、XSU 無齒款，XSI內圈一體加工內齒輪，是帶驅動齒的精密重載轉盤軸承，一套軸承可同時承受軸向載荷、徑向載荷、傾覆力矩，屬于預載型交叉滾子回轉支承。

 基本結構

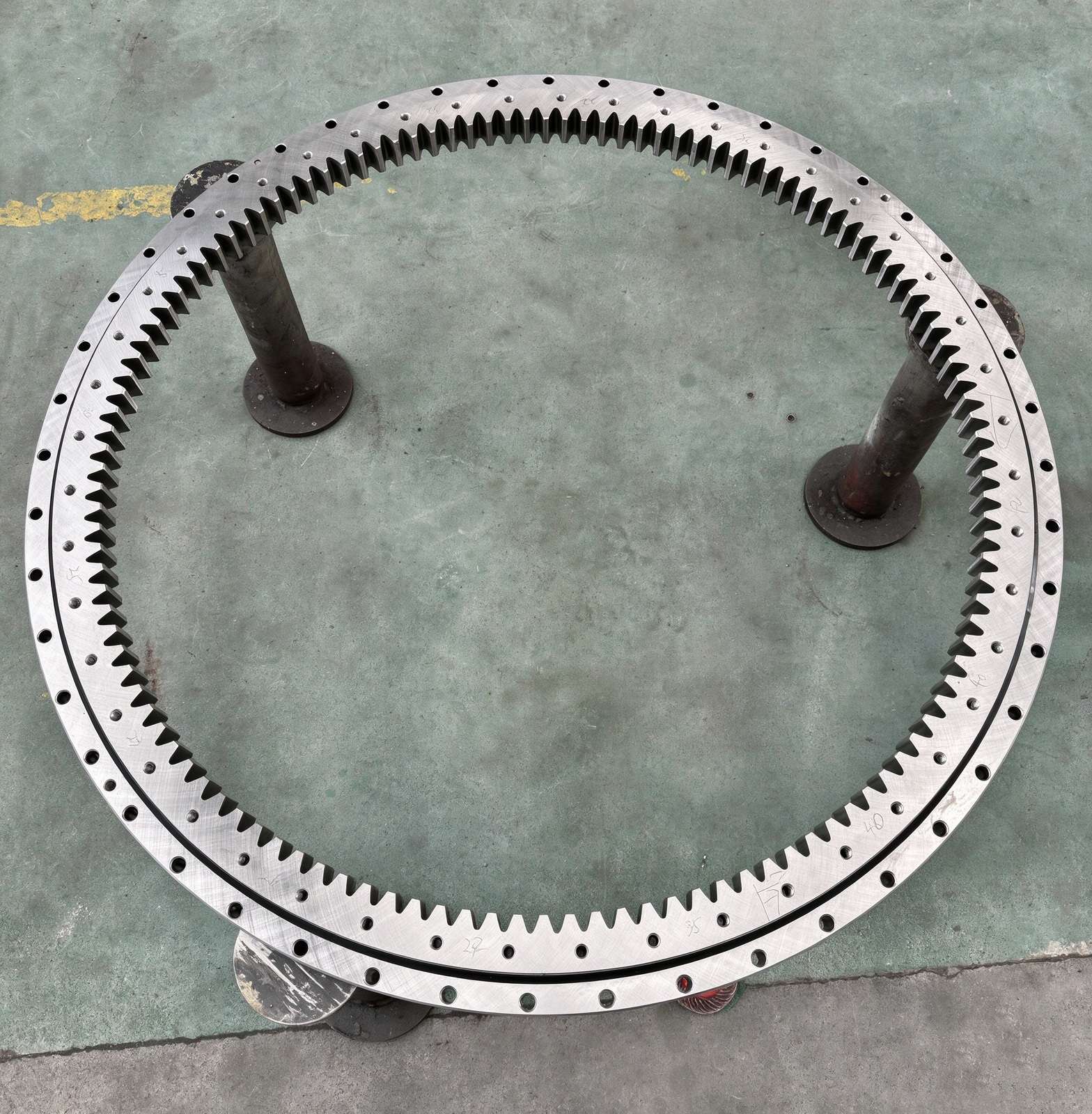

1. 內外套圈：內圈一體加工內齒輪，外圈無齒；內外圈預制安裝孔（外圈通孔、內圈螺紋孔），可直接螺栓鎖裝，不用額外法蘭。

2. 滾動體：圓柱滾子 90° 正交交叉排布在 V 型滾道，隔離塊分隔滾子，消除相互摩擦，可做預緊消除游隙。

3. 密封與潤滑：雙側唇形密封圈防塵防水；注油嘴布置在外圈外徑，方便加注潤滑脂。

4. 驅動形式：小齒輪放在軸承中空內腔，從內部嚙合內齒圈，屬于中心內置驅動方案。

 核心特點

1. 中空內孔 + 內置驅動齒輪藏在軸承內徑里面，整機外部輪廓簡潔，外部不需要預留小齒輪安裝空間；中空通孔可以走線、走油管、工件穿過，是它最大優勢。

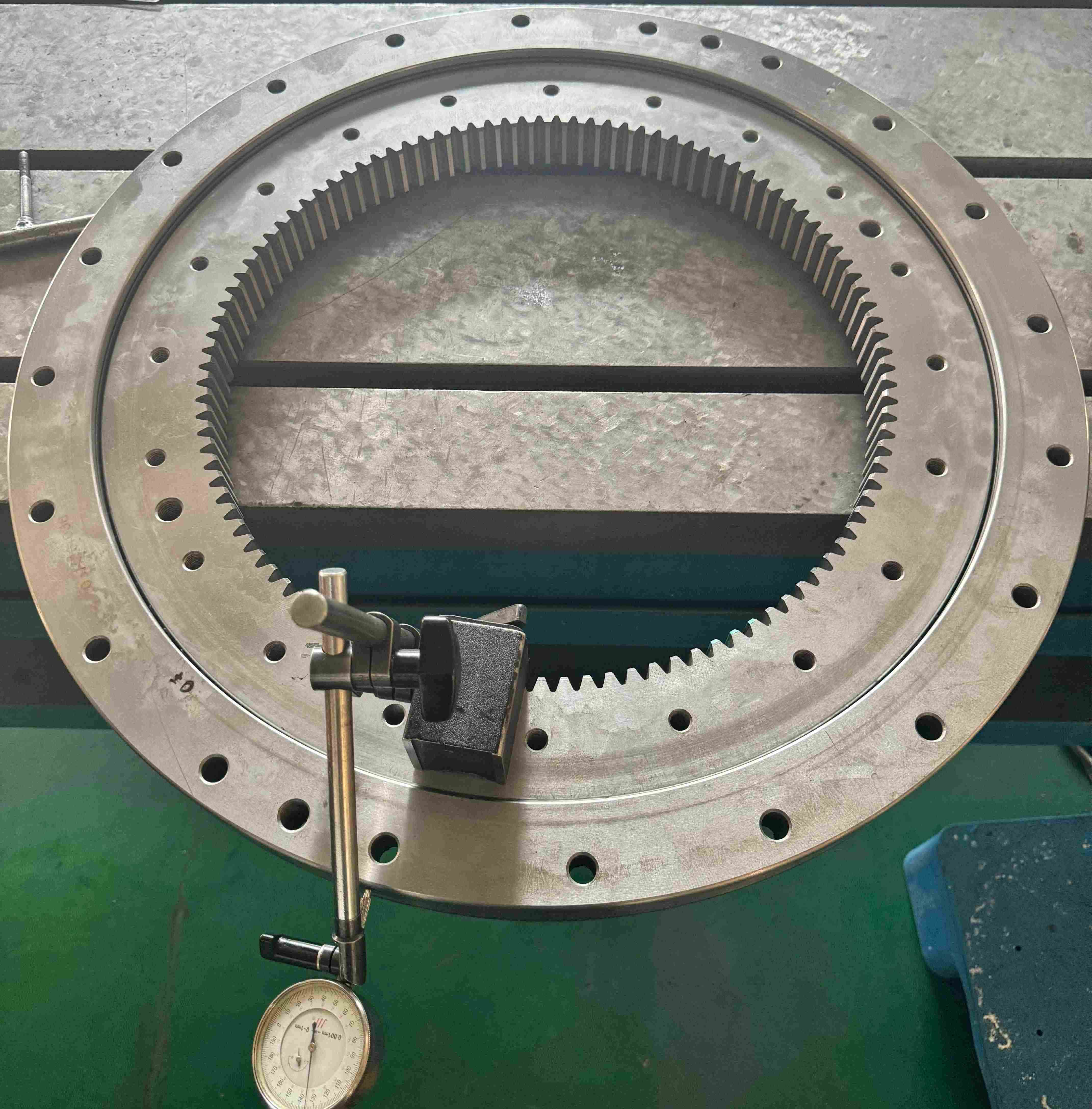

2. 復合承載不變同時承受軸向載荷、徑向載荷、傾覆力矩；滾子線接觸，剛性、抗傾覆能力強，可做精密預緊版本，回轉跳動小。

3. 外形緊湊，外徑更小對比同規格承載的 XSA 外齒款，XSI 整機外徑更小；適合設備外輪廓受限、不能在軸承外側布置齒輪的場景。

4. 短板內部空間有限，內置小齒輪直徑不能做大，減速比偏小，大扭矩工況對內部齒輪強度要求更高；檢修齒輪需要拆開中空內部，維護不如 XSA 方便；基座剛性同樣要求很高，基座變形直接破壞精度。

XSA/XSI/XSU 快速區分回顧

• XSA：外圈帶外齒，外部小齒輪驅動

• XSI：內圈內齒，內部小齒輪驅動

• XSU：無齒，只做回轉支撐，外部獨立驅動

典型應用場景

• 中空精密轉臺、數控立式車床回轉工作臺

• 工業機器人大底座、重載變位機（需要中間走線）

• CT、醫療影像回轉平臺

• 雷達、光電探測轉臺（線纜從中心孔穿出）

• 小型起重機、抓料設備、太陽能跟蹤裝置

• 自動化中空旋轉平臺

選型與使用要點

1. 驅動布置：電機 + 小齒輪安裝在軸承內孔中間，提前校核內孔空間夠不夠放齒輪與減速機。

2. 齒面防護：內部齒輪在中空腔里，粉塵環境要重點考慮密封，防止雜質進入齒輪嚙合面。

3. 安裝：內外圈對角均勻鎖緊螺栓，防止套圈變形，交叉滾子軸承很怕裝配應力。

4. 預緊：精密定位場景選用預緊型；低速重載重點校核傾覆力矩。

5. 潤滑：極壓鋰基脂定期補脂，兼顧軸承滾道與內部齒輪潤滑。

型號示例

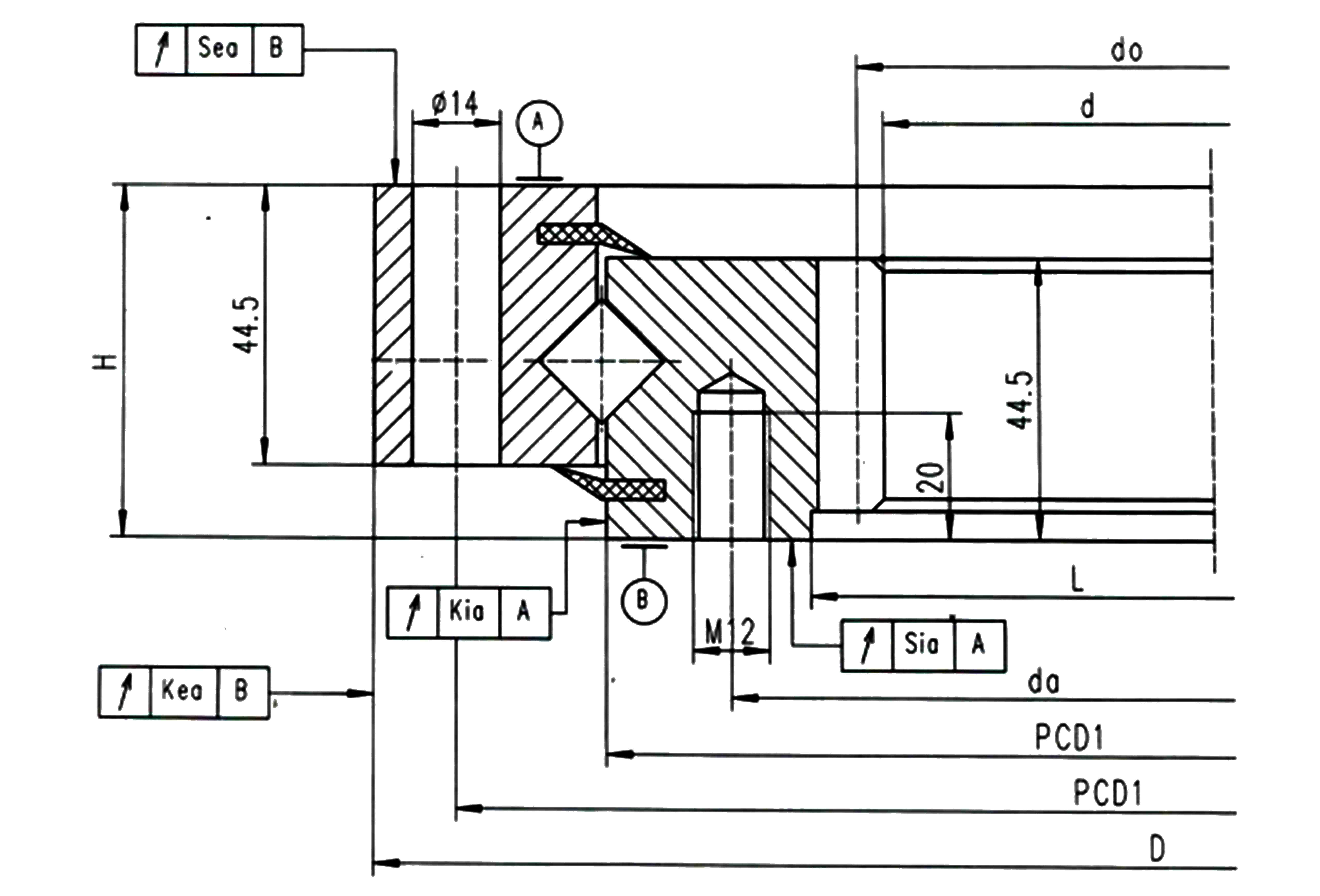

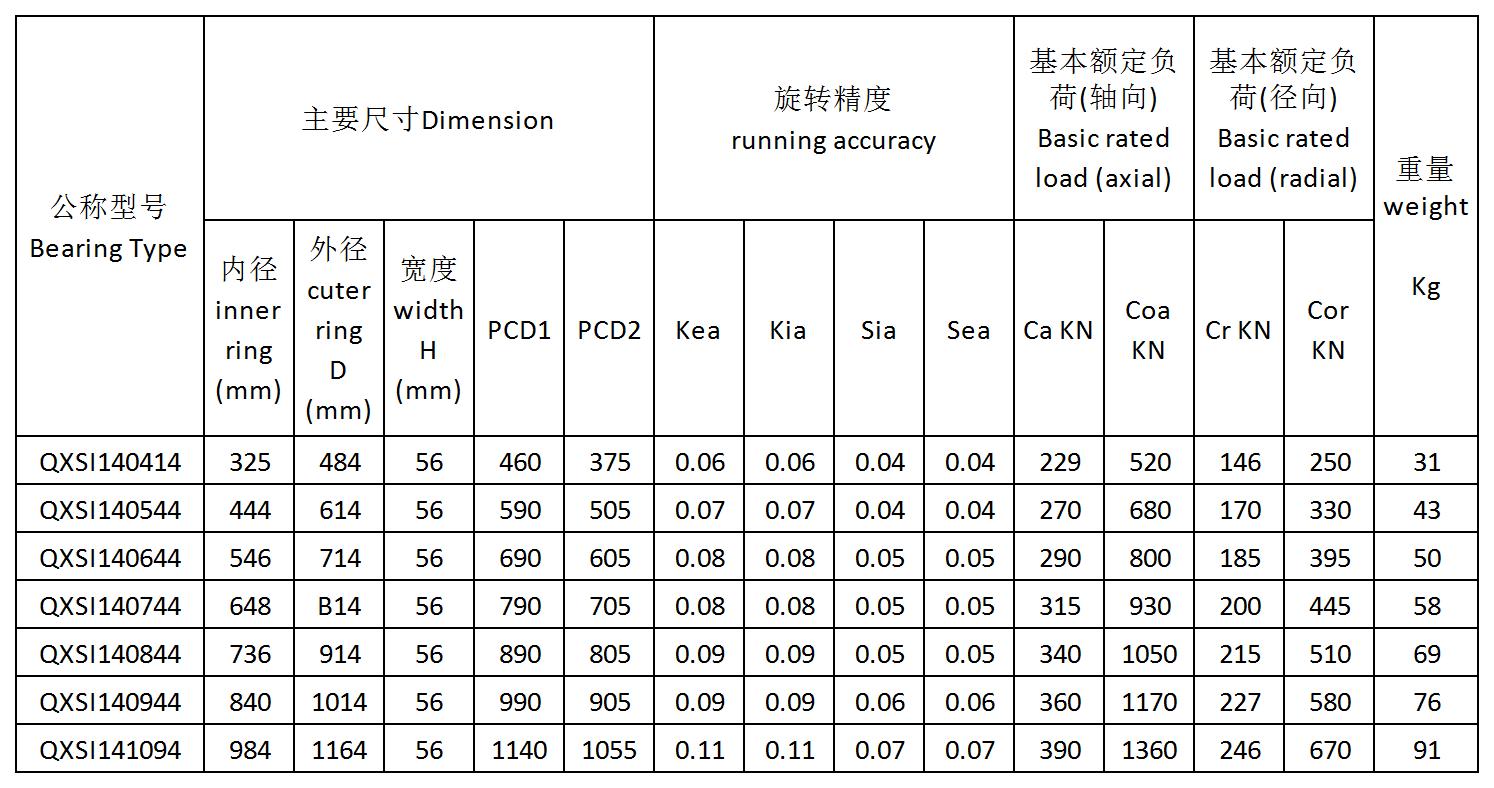

XSI140414-N、XSI140544-N、XSI140744-N、XSI140944-N、XSI141094-N，后綴 N 代表雙側密封版本。
